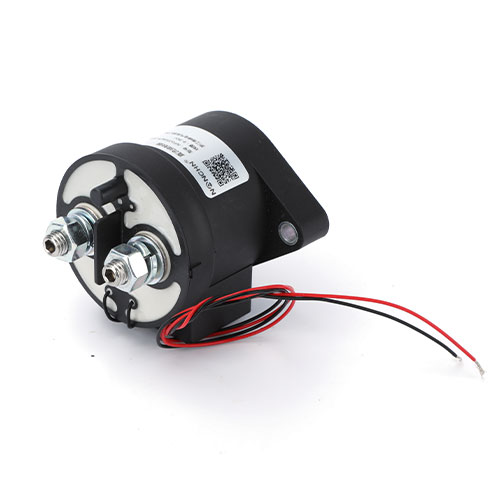

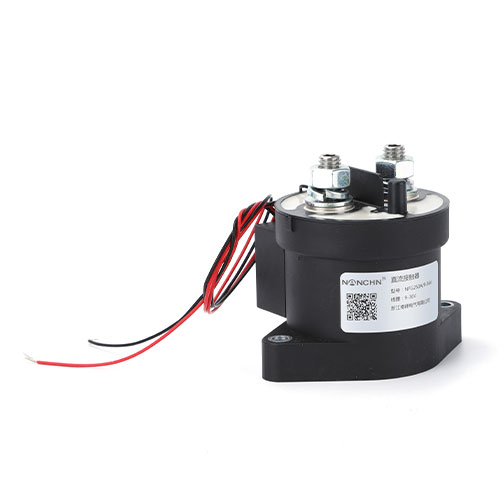

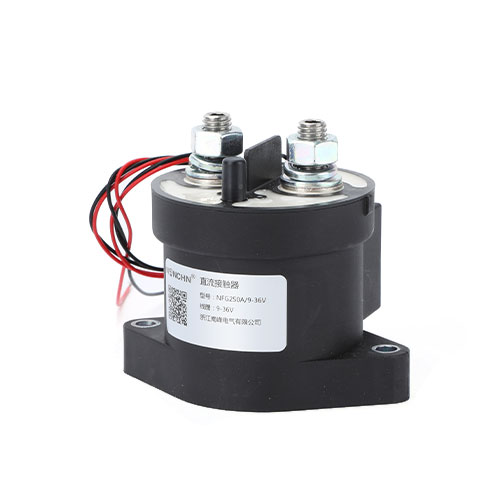

Relé CC NFG250A

Características

• Estrutura totalmente selada, nível de proteção IP67.

• Bobinas de economia de energia para reduzir a potência de retenção da bobina.

   Em total conformidade com os requisitos da RoHS.

• Adequado para chaveamento de bateria e fonte de alimentação de reserva, controle de energia CC, proteção de segurança de circuito, etc.

Parâmetros de desempenho

Parâmetros da bobina

Observação:

1. A vida útil elétrica nominal do produto é baseada em testes de carga resistiva, e a indutância máxima da carga não deve exceder 300 μH; caso haja cargas indutivas, consulte a fábrica.

2. O valor acima foi estimado com base em dados de testes e inferências, e recomenda-se que os usuários realizem testes e confirmações com base no uso real do circuito.

3. Quando a tensão dielétrica suportável e a resistência de isolamento do produto forem inferiores aos parâmetros da tabela de parâmetros do produto, considera-se que o produto chegou ao fim de sua vida útil.

Descrição do modelo

①: Modelo do Produto

②: Tensão de contato: (nenhuma: baixa tensão; G: alta tensão)

③: Corrente nominal de trabalho: "250" = 250 A

1: A: Equipado com placa de circuito de baixo consumo de energia

⑤：B: um fechamento normal;(Nenhum: uma abertura normal)

⑥: C: Travamento Magnético

⑦: D: Bobina única

⑧: T: Base cerâmica

⑨: S: um contato auxiliar normalmente aberto

⑩: Tensão nominal da bobina: "6"=6V (CC), "12"=12V (CC), "24"=24V (CC), "48"=48V (CC), "72"=72V (CC)

⑪: Método de conexão: (nenhum: thread externa; K = thread interna)

⑫: Método de instalação: (nenhum: instalação por baixo)

⑬: Código especial do cliente: 01-99

Exemplo: NFG250AS indica que a corrente nominal da carga do produto é 250A (resistiva), a forma de contato principal é um normalmente aberto (rosca externa) com contatos auxiliares normalmente abertos, a tensão da bobina é (9-36) V (CC) e o método de instalação inferior.

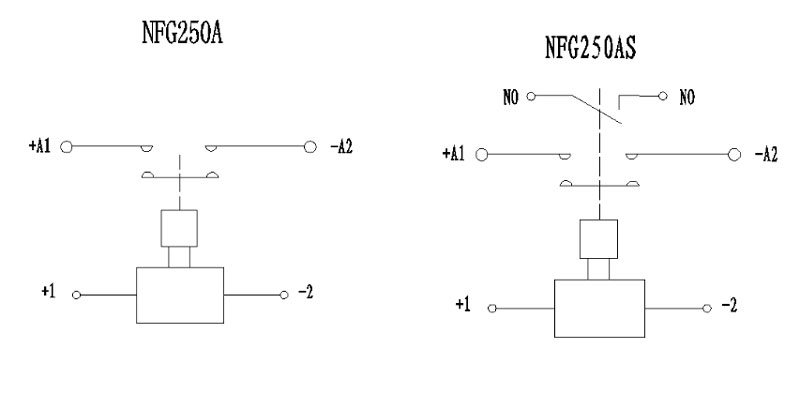

Princípio do circuito

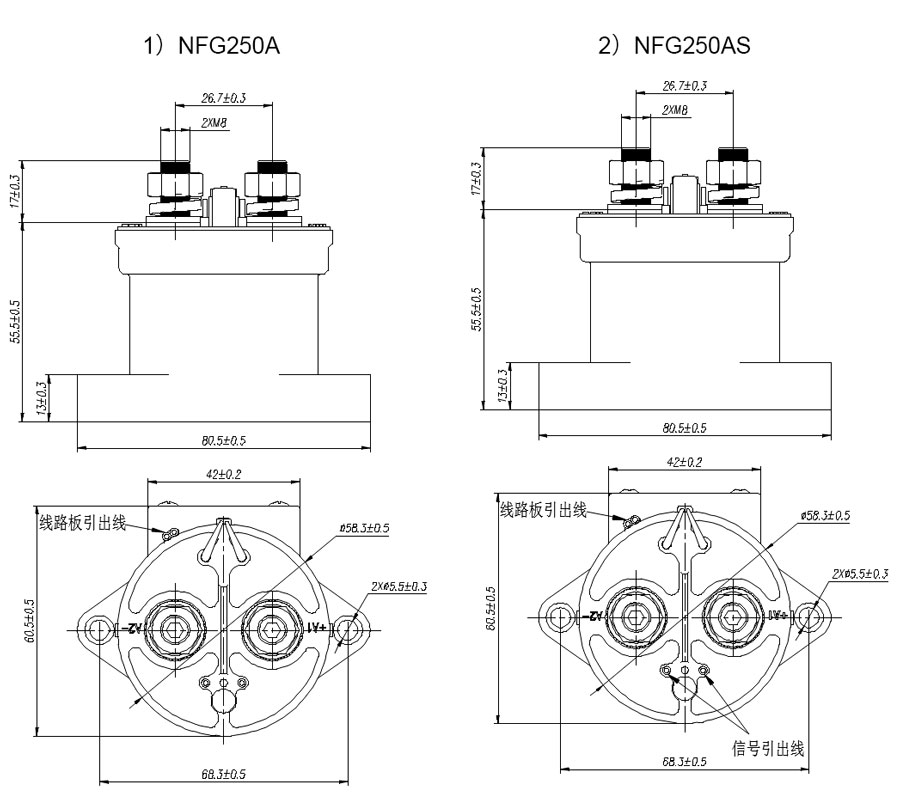

Diagrama de dimensões de contorno

Precauções de utilização

• Ao instalar relés, utilize arruelas para evitar que os parafusos se soltem.
  A faixa de torque para aperto dos parafusos está especificada abaixo. Exceder o valor máximo de torque pode causar a quebra do produto.
  Torque do terminal de contato principal (porca M8): 8-10 N.m.
  Torque no local de instalação: 1,7~3,5 N.m.
• A bobina deste relé possui polaridade, portanto, ao conectá-la, siga as instruções do produto. Os contatos também possuem polaridade e, ao conectá-los, devem ser operados de acordo com as marcações no produto. A versão com placa de economia de energia está equipada com um circuito de absorção de surtos reversos, eliminando a necessidade de protetores contra surtos.
• Não utilize produtos que tenham caído.
• Evite instalar o produto em áreas com campos magnéticos fortes (perto de transformadores ou ímãs) ou perto de objetos com radiação térmica.
• Vida útil elétrica:
  Este relé é uma chave CC de alta tensão e, em seu estado de falha final, pode perder sua função de corte. Portanto, não o utilize em condições que excedam sua capacidade de comutação e vida útil (considere este relé como um produto com vida útil especificada e substitua-o se necessário). Quando um relé perde sua capacidade de desconectar e cortar a corrente, pode causar a queima dos componentes ao redor. Por isso, é essencial projetar um circuito que garanta o corte de energia em até 1 segundo.
• Tempo de difusão dos gases internos:
  Este relé adota contatos de compartimento selado, e o compartimento é preenchido com gás. O tempo de difusão do gás é determinado pela temperatura dentro do compartimento de contato (ou seja, temperatura ambiente + aumento de temperatura gerado pela eletrização do contato), portanto, a temperatura ambiente deve ser mantida entre -40 °C e +85 °C.
• Se a bobina e os contatos do relé estiverem continuamente conectados à tensão (ou corrente) nominal e a alimentação for religada imediatamente após o desligamento, a temperatura da bobina aumentará, assim como sua resistência, o que pode causar um aumento na tensão de acionamento do produto, possivelmente excedendo a tensão nominal. Nesse caso, devem ser tomadas as seguintes medidas: reduzir a corrente de carga, limitar o tempo de alimentação contínua ou utilizar uma tensão na bobina superior à tensão nominal de acionamento.
• Quando a carga for resistiva, aplicam-se os parâmetros nominais do contato principal, conforme especificado no valor nominal. Se for utilizada uma carga indutiva (carga L) e L/R > 1 milissegundo, um dispositivo de proteção contra surtos de corrente deverá ser conectado em paralelo para a carga indutiva.
• A potência do circuito de acionamento da bobina do produto deve ser maior que a potência da própria bobina, caso contrário, a capacidade de corte do produto será reduzida.
• Tenha cuidado para não deixar que detritos e manchas de óleo entrem em contato com o terminal de saída principal, e o terminal da fiação externa deve estar em contato firme com o terminal de saída principal do produto, caso contrário, poderá causar superaquecimento do terminal de saída. Os fios conectados ao produto devem ter a condutividade necessária para evitar superaquecimento e afetar a vida útil (com uma área de seção transversal de pelo menos 150 mm² para conectar o fio de contato principal).
• Após a conexão do produto, cerca de 0,1 segundos depois, a bobina começa a comutar automaticamente. Não desligue repetidamente nessa posição, pois isso pode danificar o relé.
