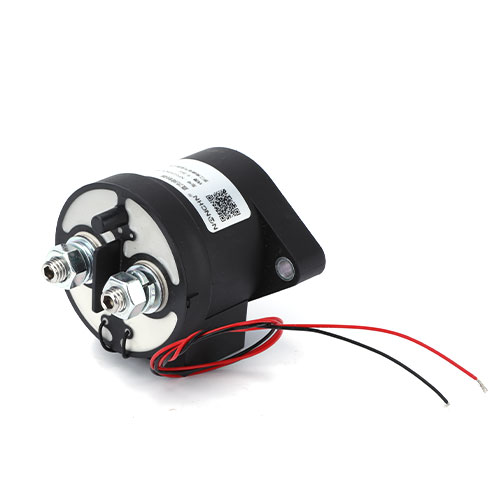

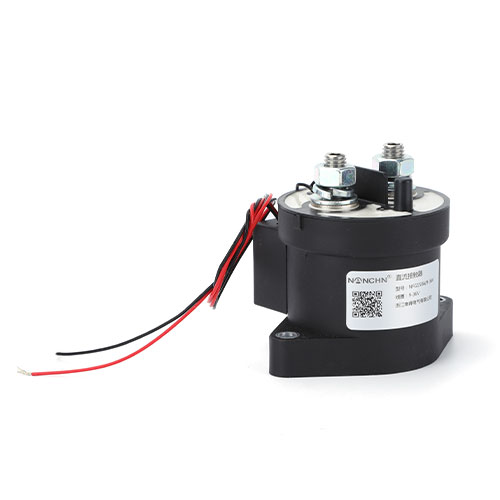

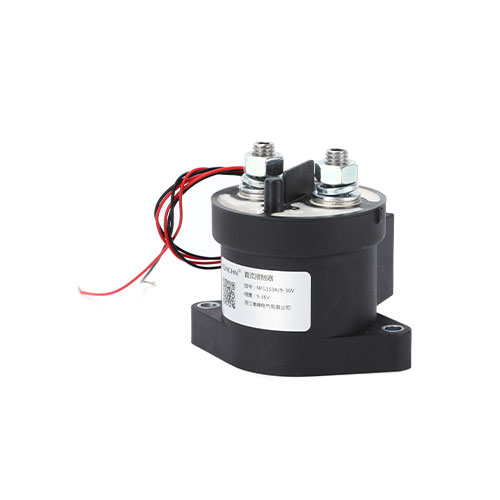

Relé CC NFG150A

Características

• Estrutura totalmente selada, com nível de proteção IP67.

• Bobina de baixo consumo de energia, reduzindo a necessidade de retenção de energia da bobina.

• Totalmente em conformidade com os requisitos da RoHS.

• Adequado para chaves de bateria, fontes de alimentação de reserva, controle de energia CC, proteção de segurança de circuitos, etc.

Parâmetros de desempenho

Parâmetros da bobina

Observação:

1. A resistência elétrica nominal do produto é baseada em testes de carga resistiva, com a indutância máxima da carga não excedendo 300μH; para cargas indutivas, consulte a fábrica.

2. A figura acima foi elaborada com base na estimativa de testes e dados inferidos. Recomenda-se que os usuários realizem testes e confirmações de acordo com o percurso de uso real.

3. Quando a tensão dielétrica suportável e a resistência de isolamento do produto forem inferiores aos parâmetros listados na tabela de parâmetros do produto, considera-se que o produto atingiu o fim de sua vida útil.

Descrição do modelo

①: Modelo do produto

②: Tensão de contato: (N: Baixa tensão; G: Alta tensão)

③: Corrente nominal de operação: "150" = 150A

④: A: Equipado com placa de circuito de baixo consumo de energia

⑤: B: Uma via normal fechada; (Nenhuma: Uma via normal aberta)

⑥: C: Travamento Magnético

⑦: D: Bobina única

⑧: T: Base cerâmica

⑨: S: Um contato auxiliar normalmente aberto

⑩: Tensão nominal da bobina: "6" = 6V (CC), "12" = 12V (CC), "24" = 24V (CC), "48" = 48V (CC), "72" = 72V (CC)

⑪: Método de conexão: (N: Thread externa; K: Thread interna)

⑫: Método de instalação: (Nenhum: instalação por baixo)

⑬: Código especial do cliente: 01-99

Exemplo: NFG150AS indica que a corrente nominal da carga do produto é 150A (resistiva), a forma de contato principal é um normalmente aberto (rosca externa) com contatos auxiliares normalmente abertos, a tensão da bobina é (9~36)V (CC) e o método de instalação inferior é usado.

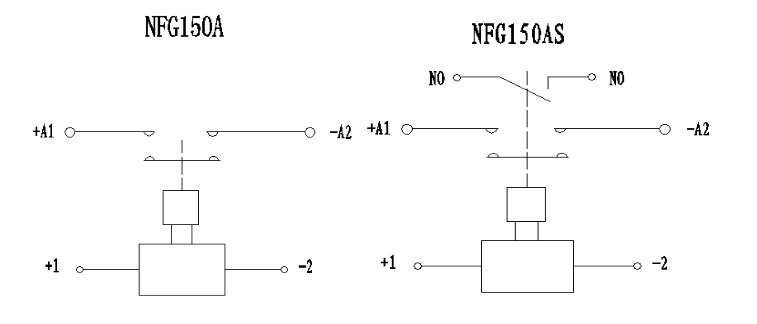

Princípio do circuito

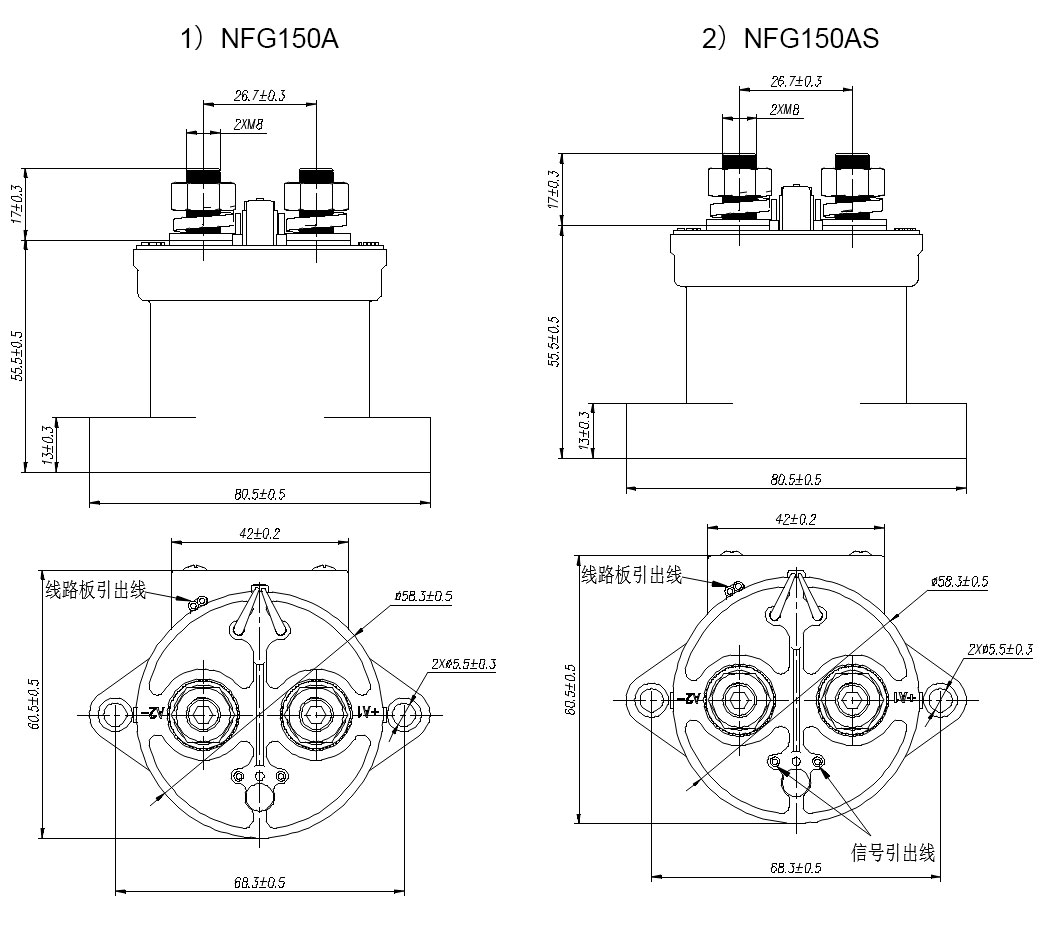

Diagrama de dimensões de contorno

Precauções de utilização

• Ao instalar relés, utilize sempre arruelas para evitar que os parafusos se soltem.
  O intervalo de torque para aperto dos parafusos está especificado abaixo. Exceder o valor máximo de torque pode causar a quebra do produto.
  Força no terminal de contato principal (porca M8): 8-10 N.m.
  Torque no ponto de instalação: 1,7 a 3,5 Nm.
• A bobina deste relé possui polaridade, portanto, deve ser conectada de acordo com as marcações no produto; os contatos também possuem polaridade, portanto, devem ser conectados de acordo com as marcações no produto. As variantes com placas de economia de energia são equipadas com um circuito de absorção de surtos reversos, dispensando o uso de um protetor contra surtos.
• Não utilize produtos que tenham sofrido quedas.
• Evite instalar o produto em locais com forte campo magnético (próximo a transformadores ou ímãs) ou perto de objetos que emitam radiação térmica.
• Vida útil elétrica:
  Este relé é uma chave CC de alta tensão. Em seu estado de falha máxima, ele pode perder sua função de desligamento adequada. Portanto, não o utilize em condições que excedam sua capacidade de comutação e parâmetros de vida útil (considere este relé como um produto com vida útil especificada e substitua-o quando necessário). Uma vez que o relé perca sua capacidade de desconectar e interromper o fornecimento de energia, ele pode causar a queima dos componentes próximos. Portanto, projete o diagrama do circuito cuidadosamente para garantir que a alimentação possa ser interrompida em até 1 segundo.
• Tempo de difusão do gás interno:
  Este relé utiliza contatos de câmara selada, com a câmara preenchida com gás. O tempo de difusão do gás é determinado pela temperatura dentro da câmara de contato (ou seja, temperatura ambiente mais o aumento de temperatura causado pela energização dos contatos). Portanto, é essencial garantir que a temperatura ambiente esteja na faixa de -40 °C a +85 °C.
• Se a bobina e os contatos do relé forem submetidos continuamente à tensão (ou corrente) nominal, e a alimentação for interrompida e imediatamente religada, a temperatura da bobina aumentará, levando a um aumento na resistência da bobina. Isso, por sua vez, elevará a tensão de acionamento do produto, podendo exceder a tensão de acionamento nominal. Nesses casos, as seguintes medidas devem ser tomadas: reduzir a corrente de carga, limitar o tempo de energização contínua ou usar uma tensão na bobina superior à tensão de acionamento nominal.
• Para cargas resistivas, aplicam-se os parâmetros nominais do contato principal especificados na especificação. Se forem utilizadas cargas indutivas (cargas L) e L/R > 1 milissegundo, um dispositivo de proteção contra surtos de corrente deve ser conectado em paralelo com a carga indutiva.
• A potência do circuito de acionamento da bobina do produto deve ser maior que a potência da bobina do produto, caso contrário, a capacidade de corte do produto será reduzida.
• Tenha cuidado para não deixar detritos e manchas de óleo no terminal de saída principal e certifique-se de que o terminal da fiação externa esteja em contato firme com o terminal de saída principal do produto; caso contrário, isso pode causar superaquecimento do terminal de saída. Ao mesmo tempo, o fio condutor conectado ao produto deve ter a condutividade necessária para evitar superaquecimento e afetar sua vida útil (a área da seção transversal do fio condutor conectado ao contato principal deve ser superior a 95 mm²).
• Após o produto ser ligado, a bobina começará a comutar automaticamente após cerca de 0,1 segundos. Não desligue repetidamente o produto nessa posição, pois isso pode danificar o relé.
