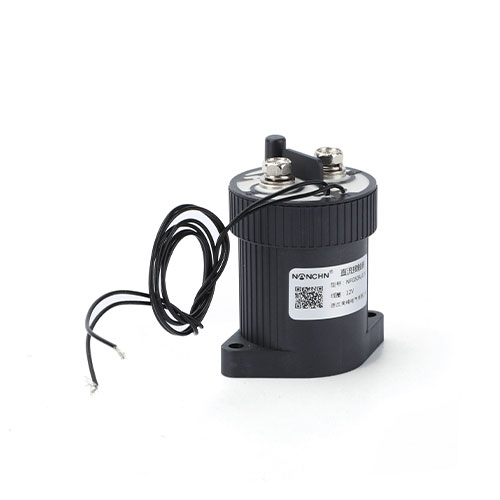

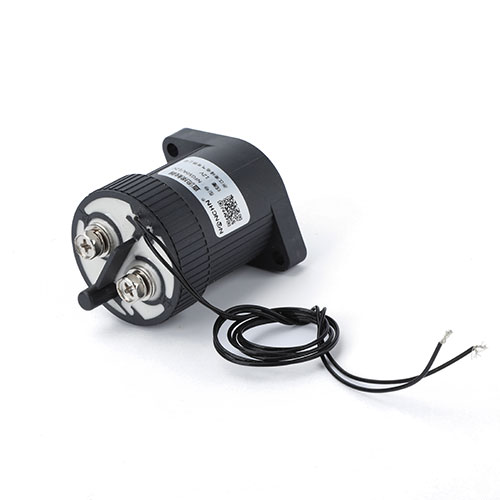

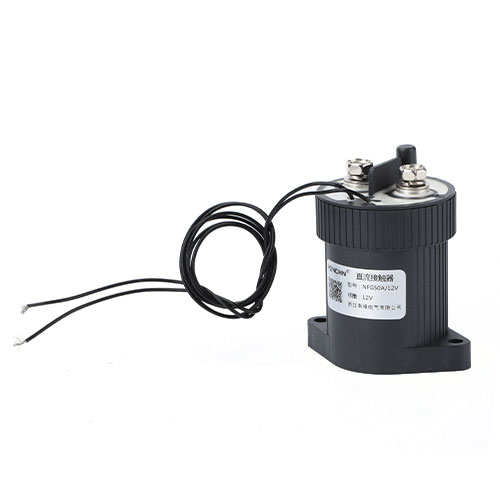

Relé CC NFG50DK

Características

• Estrutura totalmente selada, com nível de proteção IP67.

• Tamanho pequeno e peso leve.

• Totalmente em conformidade com os requisitos da RoHS.

• Aplicável a sistemas de pré-carregamento de veículos elétricos, interruptores de bateria e fontes de alimentação de reserva, controle de energia CC, proteção de segurança de circuitos, etc.

Parâmetros de desempenho

Parâmetros da bobina

Observação:

1. A vida útil elétrica nominal do produto é baseada em testes de carga resistiva, com uma indutância máxima da carga não superior a 27 μH; para cargas indutivas, consulte a fábrica.

2. A figura acima foi elaborada com base na estimativa de testes e dados inferidos. Recomenda-se que os usuários realizem testes e confirmações de acordo com o percurso de uso real.

3. Quando a tensão dielétrica suportável e a resistência de isolamento do produto forem inferiores aos parâmetros listados na tabela de parâmetros do produto, considera-se que o produto atingiu o fim de sua vida útil.

Descrição do modelo

①: Modelo do produto

②: Tensão de contato: (N: Baixa tensão; G: Alta tensão)

③: Corrente nominal de operação: "50" = 50A

④: A: Equipado com placa de circuito de baixo consumo de energia

⑤: B: Um fechamento normal; (Nenhum: Uma abertura normal)

⑥: C: Fecho magnético

⑦: D: Bobina única

⑧: T: Base cerâmica

⑨: S: um contato auxiliar normalmente aberto

⑩: Tensão nominal da bobina: "6" = 6V (CC), "12" = 12V (CC), "24" = 24V (CC), "48" = 48V (CC), "72" = 72V (CC)

⑪: Método de conexão: (N: thread externa; K: thread interna)

⑫: Método de instalação: (Nenhum: instalação por baixo)

⑬: Código Especial do Cliente: 01-99

Exemplo: NFG50DK/24 indica que a corrente nominal da carga do produto é de 50A (resistiva), o contato principal é normalmente aberto (rosca interna), a tensão da bobina é de 24V CC e o método de montagem é pela parte inferior.

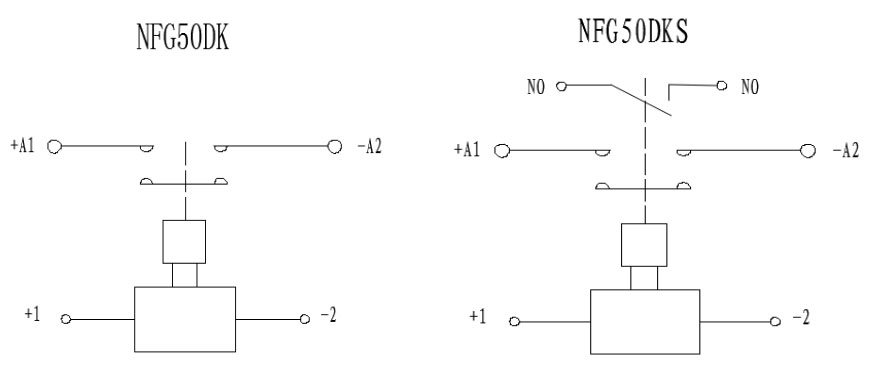

Princípio do circuito

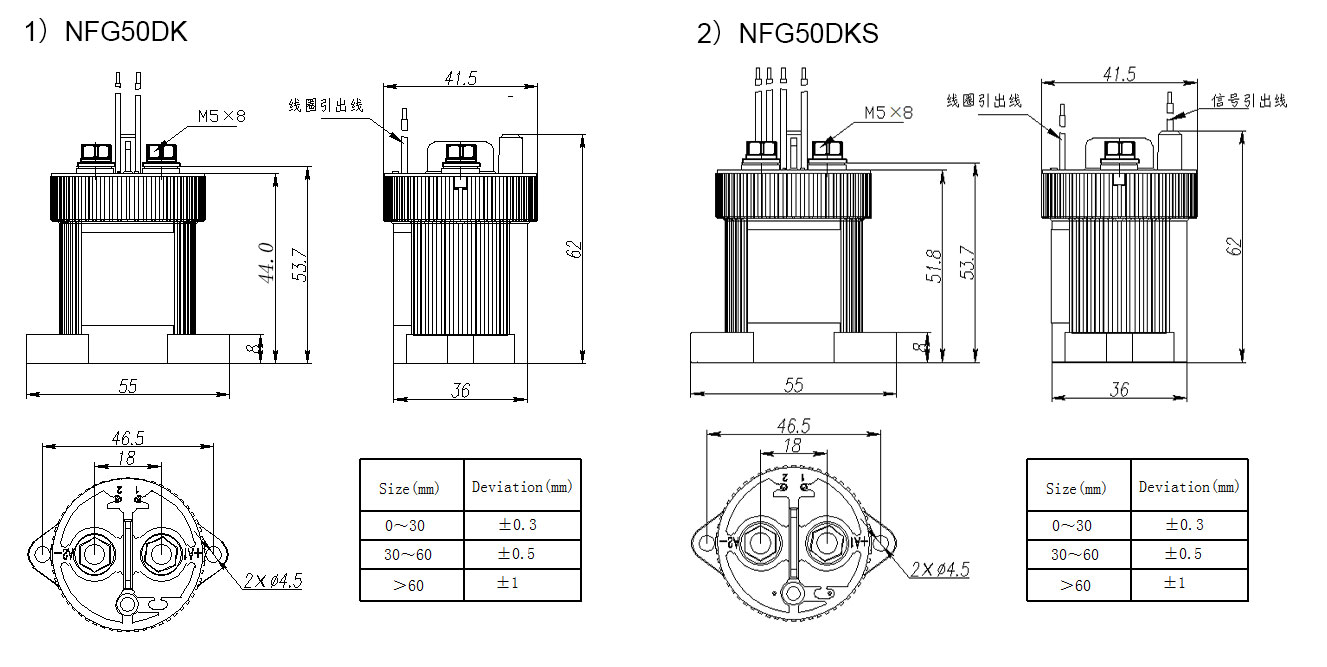

Diagrama de dimensões de contorno

Precauções de utilização

• Ao instalar um relé, utilize sempre uma arruela para evitar que o parafuso se solte.
  A faixa de torque para aperto dos parafusos está especificada abaixo. Exceder o valor máximo de torque pode resultar na quebra do produto.
  Torque do terminal de contato (parafuso M5): 3,5-4,5 Nm.
  Torque no ponto de instalação: 2,3 Nm (máx.).
• Os contatos deste relé são inpolares, portanto, ao conectar os contatos, siga as marcações na tampa da extremidade do produto. Recomendamos a instalação de varistores como protetores contra surtos para modelos sem placas de economia de energia e evite o uso de diodos, pois eles podem reduzir a capacidade de interrupção do produto.
• Não utilize produtos que tenham sofrido quedas.
• Evite instalar o produto em locais com forte campo magnético (próximo a transformadores ou ímãs) ou perto de objetos que emitam radiação térmica.
• Vida útil elétrica:
  Este relé é uma chave CC de alta tensão. Em seu estado de falha máxima, ele pode perder sua função de desligamento. Portanto, não o utilize em condições que excedam sua capacidade de comutação e vida útil (considere este relé como um produto com vida útil especificada e substitua-o quando necessário). Uma vez que o relé perca sua capacidade de desconectar e interromper o fornecimento de energia, ele pode causar a queima dos componentes ao redor. Portanto, projete o diagrama do circuito cuidadosamente para garantir que a alimentação possa ser interrompida em até 1 segundo.
• Tempo de difusão do gás interno:
  Este relé utiliza contatos de câmara selada, com a câmara preenchida com gás. O tempo de difusão do gás é determinado pela temperatura dentro da câmara de contato (ou seja, a temperatura ambiente mais o aumento de temperatura causado pela energização dos contatos). Portanto, é essencial garantir que a temperatura ambiente esteja na faixa de -40 °C a +85 °C.
• Se a bobina e os contatos do relé forem submetidos continuamente à tensão (ou corrente) nominal, e a alimentação for interrompida e imediatamente religada, a temperatura da bobina aumentará, levando a um aumento na resistência da bobina. Isso, por sua vez, elevará a tensão de acionamento do produto, podendo exceder a tensão de acionamento nominal. Nesses casos, as seguintes medidas devem ser tomadas: reduzir a corrente de carga, limitar o tempo de energização contínua ou usar uma tensão na bobina superior à tensão de acionamento nominal.
• Ao lidar com cargas resistivas, aplicam-se os parâmetros nominais do contato principal especificados na especificação. Se forem utilizadas cargas indutivas (cargas L) e L/R > 1 milissegundo, um dispositivo de proteção contra surtos de corrente deve ser conectado em paralelo com a carga indutiva.
• A potência do circuito de acionamento da bobina do produto deve ser maior que a potência da bobina do produto, caso contrário, a capacidade de corte do produto será reduzida.
• Tenha cuidado para não deixar que detritos e manchas de óleo entrem em contato com o terminal de saída principal e certifique-se de que o terminal da fiação externa esteja em contato firme com o terminal de saída principal do produto; caso contrário, isso pode causar superaquecimento do terminal de saída. Ao mesmo tempo, o fio condutor conectado ao produto deve ter a condutividade necessária para evitar superaquecimento e afetar sua vida útil (a área da seção transversal do fio condutor conectado ao contato principal deve ser superior a 10 mm²).
