TK Tipo Série totalmente vedados High Voltage contator DC

TK200H Contator DC de Alta Tensão Totalmente Selado

TK200H Contator DC de Alta Tensão Totalmente Selado

Os produtos são usados principalmente para controlar ligar / desligar o fornecimento de energia do carro de bateria de armazenamento, empilhadeira elétrica,

  • TK200H Contator DC de Alta Tensão Totalmente Selado
SERVIÇO ON-LINE

TEL:+86-577-62797256 62776658

FAX:+86-577-62797257

EMAIL:king@kingnan.com

Inquiry

Aplicação

Os produtos são usados principalmente para controlar ligar / desligar o fornecimento de energia do carro de bateria de armazenamento, empilhadeira elétrica, guincho elétrico, carro elétrico, escavadeira, ar condicionado no veículo, fonte de energia

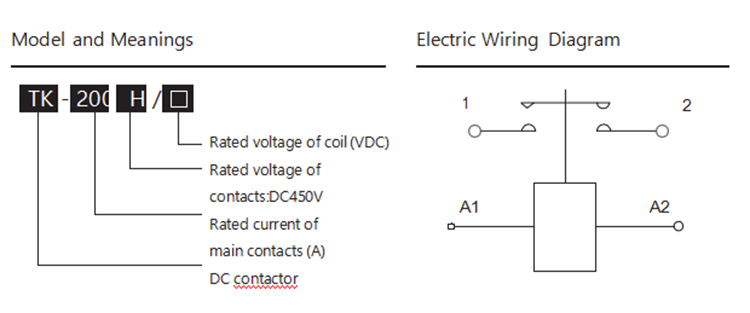

Aviso de encomenda

Por exemplo: TK200H / 12V
O contator DC do contato principal é um NO, tensão nominal não superior a DC 450V, corrente 200A, bobina

Parâmetros técnicos básicos (em condições normais)
Parâmetros Elétricos
Tipo de Contato Um par de tipo de ponte em movimento
contatos abertos (NO)
Tensão de captação (DC) ≤75%Us
Tensão nominal de contatos (DC) 450V, 200A Tensão de liberação (DC) ≥5%Us;≤60%Us
Capacidade de carga de comutação do contato (DC) DC600V, 100A Tempo de recolhimento (ms) ≤30
DC750V, 80A Tempo de liberação (ms) ≤50
DC900V, 10A Corrente máxima instantânea 1400A,≤1s
Queda de tensão nos contatos (mV) Resistência de isolamento (MΩ) ≥100
Capacidade de sobrecarga de contato ≤80 ≥20s Tensão suportável dielétrica 1500V, p.f. 1 min, sem avaria
1000A
O teste foi encerrado 800A ≥45s Ciclos elétricos (104) ≥1
quando a temperatura subir 600A ≥90s Ciclos mecânicos (104) ≥30
da tomada alcançou 65K. 400A ≥5min Aumento de temperatura no terminal de saída ≤65
Record power on time   ≥1h Aumento de temperatura da bobina (K) ≤85
Especificação de tensão da bobina (DC) 12V, 24V Material de contato AgCuO(10)
Corrente DC da bobina (A) Corrente inicial ≤3.0 Dever de trabalho Longo prazo
Mantenha atual ≤1.0, Frequência de atuação ≤1Hz
(Maintain power≤3W)
Condições Mecânicas / Ambientais
Torque do terminal de saída no contato M8 (N.m) ≯9,0N apropriado Grau de proteção IP67
Principal modo de bobina Alta temperatura isolado Métodos de montagem Livremente
fio CU multi-encalhado
Temperatura de trabalho (-40~+85)°C Vibração A sua choque: 2,5 g, (5 ~ 50) Hz
Altitude de montagem ≤2Km Impacto 50g, 11ms (Half sua)
Tabela de conversão para especificação de bobina (20 ° C)
Tensão (v) Resistência da bobina (1 ± 10%) Ω Tensão (v) Resistência da bobina (1 ± 10%) Ω
12 3
24 3

Contorno e Imagem de Montagem
